원래 장소: | 중국 |
브랜드 이름: | TOBO |
인증: | ISO |
모델 번호: | 나비형 밸브 |
최소 주문 수량: | 1대 pc |
---|---|
가격: | 12USD-30USD |
포장 세부 사항: | 합판의 나무 상자에서 싸여집니다 |
배달 시간: | 15 작업 일수 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 10000 PC |
이름: | 나비형 밸브 | 재료: | SS304 |
---|---|---|---|
내압 시험: | EN12266 | 사이즈: | DN100 - DN4000/ 4 -160 |
적당한 온도: | -10-120C | 정력 압력: | PN6- PN10-PN16-PN25-PN40 |
하이 라이트: | DN4000 웨이퍼 나비형 밸브,이상한 이중 플렌지 나비형 밸브,EN593 플랜지 나비형 밸브 |

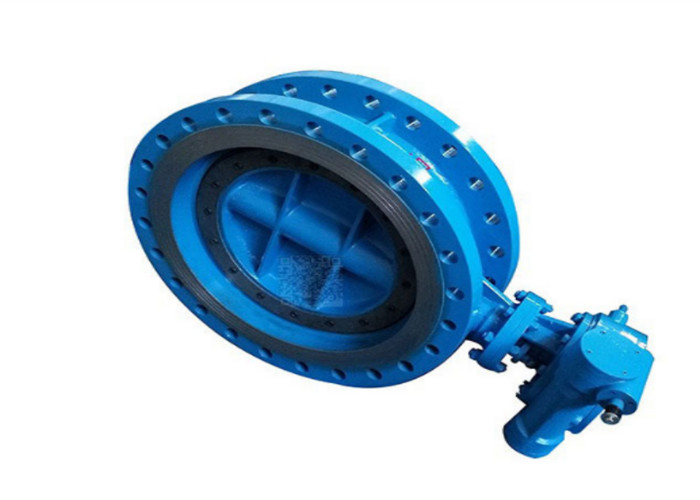

DN100 - DN4000/ 4 -160 복편심성 이중 플렌지 나비형 밸브 BS EN593 EN12266
복편심성 나비형 밸브, 충돌 앉아 있는 디자인,
플랜지를 두배로 하고 물 공학과 등을 마시면서, 물 산업, 도시 경영, 물 감독 사업에서 적용됩니다.
설계 표준 : BS EN593
직접적이 길이 : EN558-1/ISO5752 시리즈 14& ISO5752 시리즈 13
플랜지 치수와 드릴 : BS EN1092/BS4504 (DIN2501)
분류하세요 : DN100 - DN4000/ 4 -160
정력 압력 :PN6- PN10-PN16-PN25-PN40
애플리케이션 : 저부식제 액체 등, 식수, 하수를 마시면서, 급수됩니다.
이름 | 재료 |
신체 | GJS500-7/ GJS400-15 |
디스크 | GJS500-7/ GJS400-15 |
샤프트 | SS420/SS431/Duplex 1.4462 |
본체 봉함 벨소리 | SS304 |
디스크 밀폐 벨소리 | EPDM |
축베어링 | 알루미늄 청동 |
리테이너 링 | 탄소강 +epoxy/ SS304 |
O링 | EPDM |
핀 | SS420 |
패킹 글랜드 | 탄소강 +epoxy |
끝 카버 | 탄소강 +epoxy |
키 | SS420 |
접속 플랜지 | 탄소강 +epoxy |
개관 :
1.플랜지
정면으로 ISO5752 시리즈 14와 ISO5752 시리즈 13에 따라서, EN1092-2에 대한 플랜지와 드릴링.
2.디스크
간소화된 저자세 디스크는 더 낮은 유동 저항을 보증합니다.
3. 신체
용접되고 몸체 시트를 완성한 스테인레스 강은 믿을 만하고 오래가는 성능을 보증합니다.
4. 샤프트
키에 의한 연결 또는 테이퍼 핀을 샤프트로 밀기 위한 디스크.
5. 태도
알루미늄 청동 재료의 셀프 윤활 처리 태도가 유지로 부터 벗어납니다.
6. 기어박스
저토크 기어박스는 쉽게 손조작-핸들에 의해 운영되거나 작동기와 연결할 수 있습니다.
7. 톱 플랜지
ISO 5211 톱 플랜지는 기어박스 또는 작동기와 연결합니다.
8. O링
복합 샤프트 O링은 장수와 믿을 만한 씰링 공연을 제공하며, 그것이 조정되거나 대체되기 쉽습니다.
9. 밀봉 링
T는 봉사자에 의해 고쳐진 디스크 밀폐 반지를 돋보이게 했고 어떠한 특수 도구 없이 조정되거나 대체되기 위해 또한 쉬운 양쪽 방향의 믿을 만한 실링 성능을 보증합니다
나비형 밸브는 온-오프 또는 변조되는 서비스를 위해 사용되고, 매우 큰 크기에 그들의 경량, 작은 설치 발자국, 낮은 비용, 속동과 유용성으로 인해 인기있습니다. 이러한 밸브는 핸들, 기어 또는 자동적 작동기에 의해 운영될 수 있습니다.
A | 비 | C | L | DIN PN10 | DIN PN16 | ANSI 150B | JIS 10K | ISO5211 | 톱 플랜지 | B1XB1 | ||||||
ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | ΦD | ΦD1 | N-ΦG | ||||||
67 | 141 | 32 | 33 | 110 | 4-Φ18 | 110 | 4-Φ18 | 98.5 | 4-Φ16 | 105 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
67 | 141 | 32 | 43 | 125 | 4-Φ18 | 125 | 4-Φ18 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
75 | 151 | 32 | 46 | 145 | 4-Φ18 | 145 | 4-Φ18 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
95 | 160 | 32 | 46 | 160 | 8-Φ18 | 160 | 8-Φ18 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
111 | 180 | 32 | 52 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 90 | 70 | 4-Φ10 | F07 | 11X11 |
129 | 193 | 32 | 56 | 210 | 8-Φ18 | 210 | 8-Φ18 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 90 | 70 | 4-Φ10 | F07 | 14X14 |
142 | 207 | 32 | 56 | 240 | 8-Φ22 | 240 | 8-Φ22 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 90 | 70 | 4-Φ10 | F07 | 14X14 |
170 | 240 | 45 | 60 | 295 | 8-Φ22 | 295 | 12-Φ22 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 125 | 102 | 4-Φ12 | F10 | 17X17 |
206 | 270 | 45 | 68 | 350 | 12-Φ22 | 355 | 12-Φ22 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22X22 |
238 | 316 | 45 | 78 | 400 | 12-Φ22 | 410 | 12-Φ26 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22X22 |
267 | 368 | 45 | 78 | 460 | 16-Φ22 | 470 | 16-Φ26 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22X22 |
298 | 400 | 51 | 86 | 515 | 12-Φ26 | 525 | 16-Φ30 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
318 | 422 | 51 | 105 | 565 | 20-Φ26 | 585 | 20-Φ30 | 577.8 | 16-Φ31.8 | 565 | 20-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
349 | 479 | 57 | 130 | 620 | 20-Φ26 | 650 | 20-Φ33 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
410 | 562 | 70 | 152 | 725 | 20-Φ30 | 770 | 20-Φ36 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 210 | 165 | 4-Φ22 | F16 |
