원래 장소: | 중국 |
브랜드 이름: | TOBO |
인증: | CE/ISO |
모델 번호: | / |
최소 주문 수량: | 1 PC |
---|---|
가격: | negotiable |
포장 세부 사항: | 나무 상자 |
배달 시간: | 25 평일 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온 |
공급 능력: | 10000 PC / 달 |
애플리케이션: | 기름, 가스, 물, 화학물질 | 브랜드: | 케루이 |
---|---|---|---|
증명서: | ISO, API, CE, TS | 연결: | 플랜지 |
설계 표준: | API 6D, API 594, BS 1868, BS 5153 | 단 접속: | BW, SW, NPT, RF, RTJ |
정면으로: | ANSI B16.10, API 6D, BS 5153 | 특징: | 부식 방지, 내마모성, 저소음 |
소재: | 탄소강, 스테인레스 강, 합금 강 | 이름: | 플랜지 체크 밸브 |
작동: | 수동, 공압, 전기, 유압 | 압력: | 150-2500lb |
사이즈: | 2-24인치 | 온도: | -196-540℃ |
시험 표준: | API 598, API 6D, BS 6755 | ||
하이 라이트: | 산화 방지 플랜지 체크 밸브,출강 스윙 체크 밸브,H44H 고온 스윙 체크 밸브 |

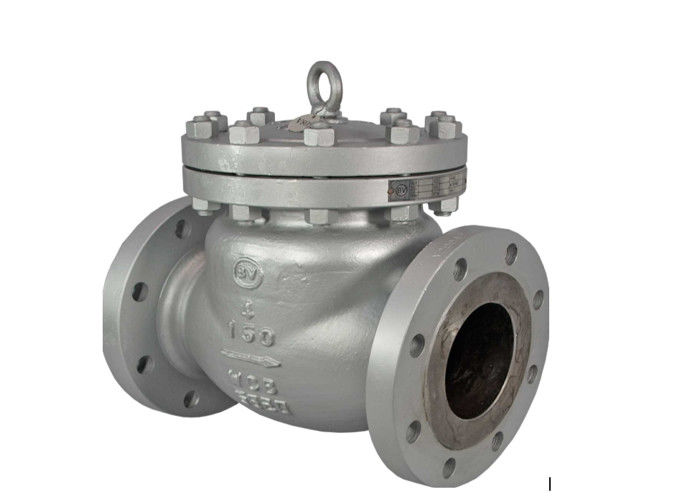

H44H 주사철 스윙 체크 밸브 증기 고온 일방 플랜지 체크 밸브
체크 밸브 는 무엇 입니까?
스윙 체크 밸브는 일방 밸브 또는 체크 밸브로도 불립니다. 그 기능은 파이프 라인 내의 매체가 다시 흐르는 것을 막는 것입니다.매체의 흐름과 힘에 의해 스스로 열거나 닫히는 밸브는 매체가 다시 흐르는 것을 막기 위해 체크 밸브라고합니다.체크 밸브는 자동 밸브의 범주에 속하며, 주로 매체가 한 방향으로 흐르는 파이프 라인에서 사용됩니다.그리고 사고를 방지하기 위해 한 방향으로만 흐를 수 있도록 합니다.이 유형의 밸브는 일반적으로 파이프라인에 수평적으로 설치되어야합니다.
간략한 세부 사항
제품 이름 | 체크 밸브 |
소재 | 스테인리스 스틸 |
색상 | 니켈 하얀색 |
표준 | DIN GB JIS ANSI |
클래스 | 150LB ((16) ~ 600LB ((2500) |
몸체 및 공 재료 | CF8 CF3 CF8M CF3M WCB PVC UPVC PP |
스라인 | -29~150 (PTFE), -29~200 (PTFE+GLASS), -29~300 (J2 PPL) |
스팀 시트 및 가스켓 | PTFE |
스테인리스 스틸 체크 밸브 표준
ANSI B16로 정면으로 된 크기10
안시 B16의 끝 플랜지 크기5
ANSI B16로 압력-온도 등급34
압력 시험 API 598
적용 가능한 매체: 물,가스,유 및 기타 촉성 매체
스테인리스 스틸 체크 밸브 적용:
밸브는 파이프 라인 및 장비에서 매체의 후퇴를 방지하고 압력을 방지하기 위해 사용됩니다. 매개체는 자동으로 열고 닫는 결과를 가져올 것입니다.
이 경우매개체가 뒤로 돌아가는 경우, 밸브 디스크는 사고를 피하기 위해 자동으로 닫을 것입니다.
스테인리스 스틸 체크 밸브 시험 압력
테스트 항목 | 셸 테스트 | 밀봉 테스트 | 뒷 봉인 테스트 | 에어 시일 테스트 | |||||
중간 | 물 | 공기 | |||||||
단위 | MPa | 1 lbf/in2 | MPa | 1 lbf/in2 | MPa | 1 lbf/in2 | MPa | 1 lbf/in2 | |
압력 (클래스) | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 00.5-0.7 | 60-100 |
300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | |||
400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | |||
600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | |||
900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 | |||
1500 | 38.4 | 5575 | 28.1 | 4080 | 28.1 | 4080 |
밸브 종류
디스크의 유형은 밸브의 유형을 결정합니다. 체크 밸브의 가장 일반적인 유형은
스윙 타입
위쪽 힌지
기울기 디스크
승강기 유형
피스톤 타입
볼 타입
이중판형
정지 체크 밸브
스윙 체크 밸브
스윙 타입 밸브의 디스크는 완전히 열거나 닫기 때문에 안내되지 않습니다. 이 밸브는 선에 흐름이있을 때 작동하고 흐름이 없을 때 완전히 닫습니다.밸브의 격동과 압력 하락은 매우 낮습니다.
디스크와 좌석 디자인은 금속에서 금속 또는 금속에서 복합재로 이루어질 수 있습니다.
좌석과 수직 평면 사이의 각은 좌석 각이라고 알려져 있으며 0~45도입니다.
보통, 좌석 각도는 5도에서 7도 사이 입니다. 좌석 각도 보다 큰 좌석 각도는 디스크 이동을 줄여서 빠르게 닫을 수 있으며, 따라서 물 망치의 가능성을 최소화 합니다.수직 좌석은 0도 각도를 가지고 있습니다.
스윙 타입 밸브는 완전하고 방해받지 않는 흐름을 허용하고 압력이 감소하면 자동으로 닫습니다.일반적으로 상대적으로 자유로운 흐름 조합을 제공하기 때문에 게이트 밸브와 함께 설치.
기본 스윙 타입 밸브는 밸브 몸체, 모트, 힌치에 연결된 디스크로 구성됩니다.
반전 밸브 부품
그것은 몸, 덮개, 디스크, 힌지 핀, 그리고 좌석 반지로 구성됩니다. 아래 그림에서 당신은 밸브의 부분을 볼 수 있습니다.
포장 세부 사항:
우리는 각종 밸브에 따라 적절한 나무 케이스를 선택하고, 적성 노동자를 배치하여 멍에에 부딪히는 경우 포장합니다. 장기 협력 업체는 공간을 예약합니다.당분간 관세와 운송을 처리합니다.운송 방법은 3가지로 해상, 항공, 기차로 고객들의 필요에 따라 운송을 할 수 있습니다.
배달 세부 사항:주문에 따라 7~60days
