| 원래 장소: | 중국 |
| 브랜드 이름: | TOBO |
| 인증: | CE/ISO |
| 모델 번호: | / |
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | 협상 가능 |
| 배달 시간: | 25 평일 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 1000000개 부분 / 부분 |
| 적용: | 물 | 연결: | 플랜지 |
|---|---|---|---|
| 연결 형상: | 플랜지 | 디자인: | api 6d |
| 단 접속: | 플랜지 | 재료: | 스테인레스 강 |
| 매체: | 가스, 기름을 칩니다 | 포트의 크기: | 1/2-24 인치 |
| 압력: | 고압 | 정력 압력: | 150-2500lb |
| 밀봉: | 부드러운 밀봉 | 크기: | 1/2-24 인치 |
| 표준: | ANSI, DIN, JIS, BS | 온도: | 정상 온도 |
| 타입: | 체크 밸브 | ||
| 강조하다: | 8 인치 플랜지 체크 밸브,워터 플랜지 스윙 체크 밸브,주철 플랜지 스윙 체크 밸브 |
||

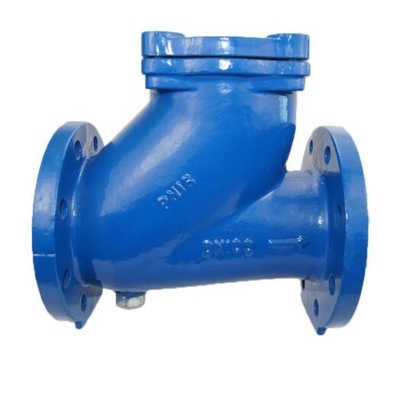

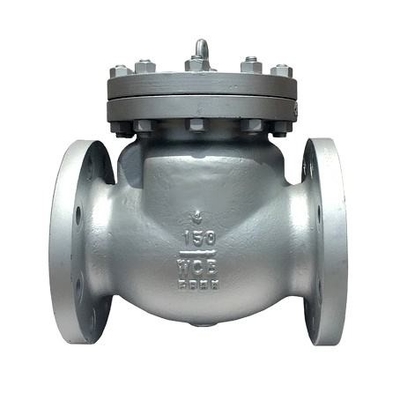

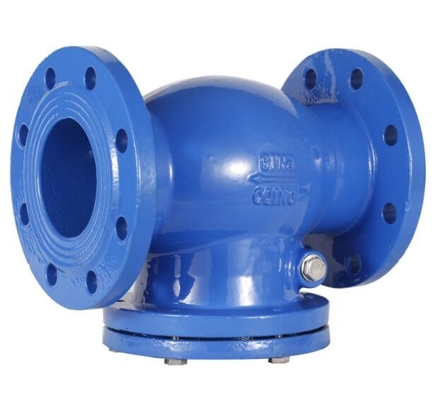

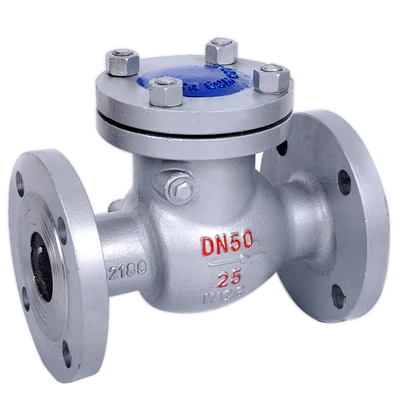

물을 위한 8인치 주철 플랜지 스윙 체크 밸브
빠른 세부사항:
1. 유형: 소음 플랜지 스윙 체크 밸브
2. 보닛 유형:
볼트 보닛
3. 디스크 유형: 스윙 디스크
4. 크기 범위: Dn15 - Dn600
5. 압력 등급: Pn16
6. 끝단 연결: 플랜지형
7. 재료: GS-C25, WCB의 주강
8. 서비스 조건에 맞는 다양한 트림 소재 제공
9. NACE 씨 0175
표준
| 설계 및 제조 | DIN 3840 |
| 정면으로 마주보는 차원 | DIN 3202 |
| 플랜지 끝 치수 | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, BS EN 1092-1 |
| 시험 및 검사 | DIN 3230 |
특징:
1. 일반적으로
볼트로 고정된 보닛;스윙 디스크;금속 좌석 표면
2. 본체와 보닛 연결
볼트 보닛
3. 커버 개스킷 스타일
스테인레스 스틸 + 유연한 흑연 부상 개스킷
금속 개스킷
금속 링 개스킷
4. 좌석
탄소강 체크 밸브의 경우 시트는 일반적으로 단조강입니다.시트 실링 표면은 고객이 지정한 경우 경질 합금으로 스프레이 용접될 수 있습니다.스테인레스 스틸 체크 밸브의 경우 일반적으로 일체형 시트가 채택되거나 경질 합금 용접 후 일체형으로 가공될 수 있습니다.나사식 또는 용접식 시트는 고객이 요청하는 경우 스테인레스 스틸 체크 밸브의 경우 선택 사항입니다.
설명:
1. 소음 탄소강 스윙 체크 밸브 부품 및 재료 목록:
| 부품명 | 재료 | |||
| CS/ 트림 1 | CS/ 트림 8 | CS/ 트림 5 | ||
| 1 | 몸 | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
| 2 | 디스크 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
| 삼 | 팔 | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
| 4 | 너트 | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 5 | 핀 | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
| 6 | 너트 | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 7 | 볼트 | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
| 8 | 틈 메우는 물건 | SS 나선형 상처 W/^aphitc, SS 나선형 상처 W/PTFE, 또는 강화 PTFE | ||
| 9 | 씌우다 | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. Pn16 스윙 체크 밸브의 주요 치수:
| PN | DN(mm) | 치수(mm) | 무게(kg) | |
| 엘 | 시간 | |||
| 16 | 50 | 230 | 165 | 23 |
| 65 | 290 | 180 | 28 | |
| 80 | 310 | 190 | 35 | |
| 100 | 350 | 208 | 40 | |
| 150 | 480 | 270 | 81 | |
| 200 | 600 | 295 | 96 | |
| 250 | 730 | 337 | 175 | |
| 300 | 850 | 386 | 265 | |
| 350 | 980 | 430 | 364 | |
| 400 | 1100 | 475 | 495 | |
| 500 | 1250년 | 565 | 590 |
|
플랜지 엔드 체크 밸브 150Lb~600Lb
| 아니요. | 부품명 | CS에서 ASTM으로 | 그대로 ASTM으로 | SS에서 ASTM으로 | |
| 유형 A105 | 유형 F22 | 유형 F304(L) | 유형 F316(L) | ||
| 1 | 몸 | A105 | A182 F22 | A182 F304(엘) | A182 F316(엘) |
| 2 | 명찰 | 봄 여름 시즌 | |||
| 삼 | 피스톤 디스크 | A276 420 | A276 304 | A276 304(엘) | A276 316(엘) |
| 4 | 보닛 | A105 | A182 F22 | A182 F304(엘) | A182 F316(엘) |
| 5 | 틈 메우는 물건 | Corrueated SS + 흑연 | SS + PTFE | ||
| 6 | 볼트 | A193 B7 | A193 B16 | A193 B8 | A193 B8(M) |
| 적당한 매체 | WOGetc | WOGetc | HNO3, CH3OOH 등 | ||
| 적당한 온도 | -29~425 | -29~550 | -29~180 | ||
| NPS | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
| L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| 시간 | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
| 가중치 | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
| 흑백 | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
| 300 | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
| 흑백 | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
| 600 | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
| 흑백 | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13시 60분 |
||
담당자: TOBO
전화 번호: 021-31262012
