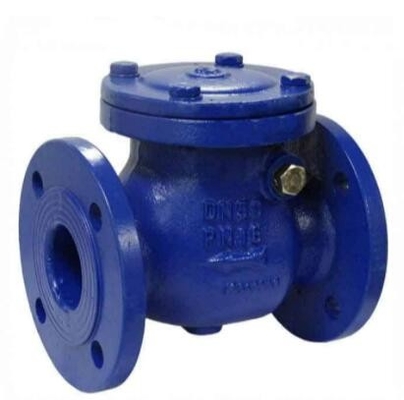

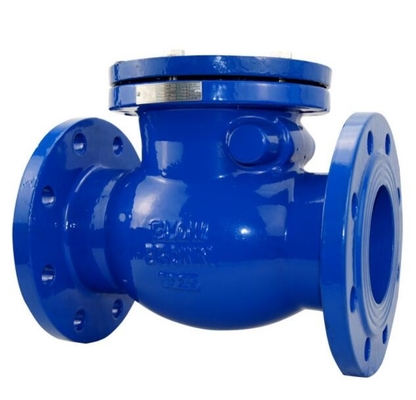

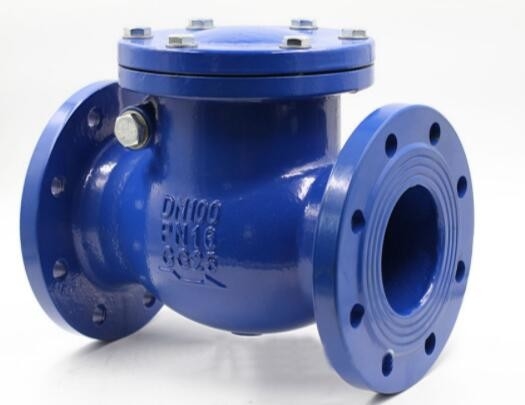

충돌 덮인 롤러 좋은 밀착도와 쓰리 웨이 볼체크밸브

충돌 덮인 롤러 좋은 밀착도와 쓰리 웨이 볼체크밸브

쓰리 웨이 볼체크 밸브 밸브 응용 :

플랜지된 볼체크밸브는 충돌 덮인 롤러를 디스크로 이용합니다, 때, 더의 작용에서

매체, 열리기 위해 밸브 안에서 필수적 슬라이딩 경로로 위 아래로 걸을 수 있습니다 또는

꺼주세요..

그리고 그것은 좋은 밀착도, 조용한 측근과 수격 작용의 어떤 생산에 의해 특징을 이루지 않습니다.

몸은 가득 찬 워터프로우 경로 설계, 큰 흐름입니다, 작은 저항과 수두 손실이 더 작습니다

50까지 스윙형의 그것.

그것은 수직적으로 또는 수평적으로 탑재 가능하고, 찬물, 뜨거운 물을 위해 사용되고 산업적일 수 있습니다고

특히 물속에 잠길 수 있는 슬러지 펌프에 적합한 살아 있는 슬러지관 네트워크.

매체 온도 :0~80C.

만약 당신이 더 정보를 필요하면, 친절하게 우리와 연결하세요.

기술 :

기술적인 매개 변수
모델	PN(MPa)	주조 시험 압력(MPa)	기밀 시험 압력 (MPa)	인체, 보닛의 물질
HQ41X-10	1	1.5	1.1	철 또는 철강
HQ41X-16	1.6	2.4	1.76
메일 부품 & 소재
신체 : 무쇠, 구상 흑연 주철, WCB
보닛 : 무쇠, 구상 흑연 주철, WCB
둥글게 되세요 : 주강은 네오프렌으로 덧입힝습니다
매체 : 물과 약한 부식성 유체

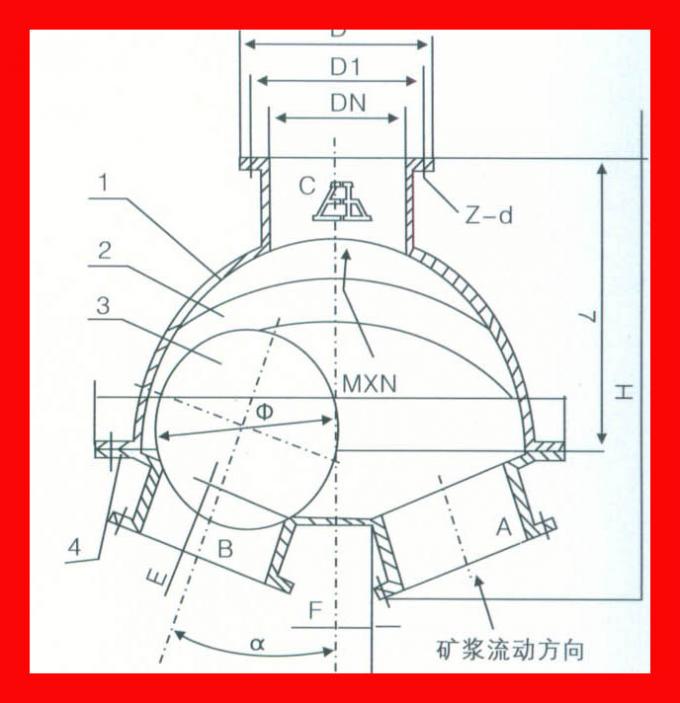

차원
DN(MM)	Ｌ	Ｄ	D1	D2	Z-φd	Ｈ
50	180	160	125	100	4-18	185
65	200	180	145	120	4-18	210
80	260	195	160	135	4-18/8-18	245
100	300	215	180	155	8-18	280
125	350	245	210	185	8-18	335
150	400	280	240	210	8-23	400
200	500	335	295	265	8-23/12-23	495
250	600	390/405	350/355	320	12-23/12-25	600
300	700	440/460	400/410	375	12-23/12-25	715
350	800	500/520	460/470	435	16-23/16-25	820

체크 밸브 - 볼 타입 (비전달 밸브)은 고유한 디지안으로 제1 밸브였습니다. 매우 단순한 것

그러나 포함된 어떤 비평적 메커니즘 없이 견고한 설계.

전통적 밸브에서 사용된 힌지 핀 디스크 메커니즘과 같은 모든 부분은 제거되고, a를 심었습니다

강화 고무는 귀환조건에서 플로우 매체를 체포하기 위해 볼을 코팅했습니다.

이것은 펌핑이 계속 최소 수두에게 손실을 줄 것일 때 둥글게 되고 흐름 경로를 완전히 떠납니다.

둥근 충돌은 완전히 누출 내구성을 보증하여 원형 밸브 자리에 완전히 볼 봉합을 코팅했습니다

봉합.

이 디자인은 비 클로깅 & 셀프 크리닝과 같이 다른 장점을 제공합니다. 이 사실상 보수할 필요가 없는에서

필요할 경우에, 장기간 사용, 공을 온라인 대체 뒤에 밸브는 잠깐 일자리입니다.

* 소비 전력을 낮춥니다

* 더 큰 고체 핸들링 커패시티

* 무폐쇄된 셀프 크리닝

* 완전한 밀봉

* 저압 드롭

원리 :

이 판막의 더 하트는 강화된 고무 볼입니다. 밸브의 고유한 디지안은 공의 자유로운 움직임을 허락합니다.

공은 펌프가 어떠한 간섭 없는 액체의 자유 흐름이 (보도록 시작하고 허락할 때 오픈 포지션에 이동합니다 그림).

펌프 정지로서, 공은 그것의 자체 무게 & 배압으로 인해 금속제 시트에 반대하여 굳게 딱 막습니다의

액체 (마우스 오버 그림). 이것은 DROPLESS 봉합의 결과를 초래합니다.

부품표 / 토목 재료

부분	기술	표준	특정
1.	신체	무쇠	거리 강철, 주강
2.	커버	무쇠	거리 강철, 주강
3.	볼	니트릴은 보강했습니다	EPDM, 네오프렌
4.	덮개 링	니트릴 고무	부틸, 바이톤
5.	볼시트링	L. T. 브론즈	거리 강철, 단단한 러브.
6.	파스너	탄소강	거리 강철
